Analisi della fessurazione del suscettore in grafite rivestita in SiC MOCVD e caso di studio sull'ottimizzazione dello stress termico

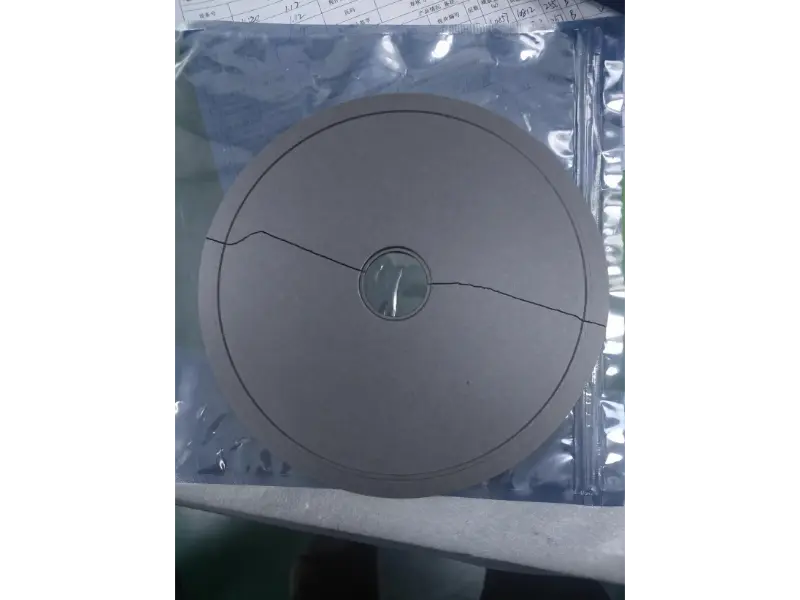

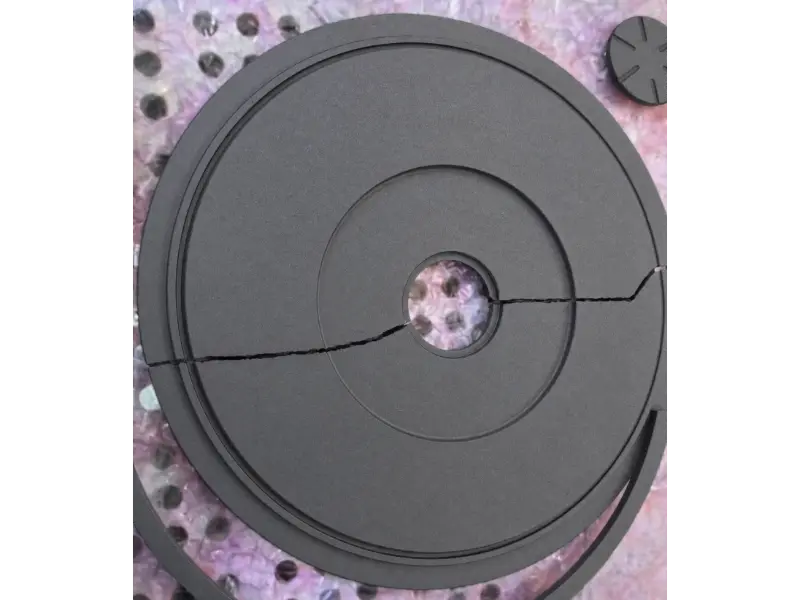

Figura 1,2: Morfologia della frattura radiale del MOCVDSuscettore in grafite rivestito in SiC CVDProveniente dal passaggio passante centrale

I. Riepilogo esecutivo e conclusioni principali

Conclusione principale:Il design e la qualità dei suscettori del wafer epitassiale (supporti del wafer) determinano direttamente la loro durata di servizio, influenzando profondamente l'allocazione dei costi di produzione dell'epitassia e i tempi di fermo delle apparecchiature. Quando selezionano i suscettori, i produttori di wafer epitassiali danno priorità a progetti di alta qualità che si adattano ai requisiti effettivi del processo, riducono al minimo la frequenza di sostituzione e prolungano la durata di servizio, ottenendo così significative riduzioni dei costi di produzione e miglioramenti costanti nella qualità del prodotto epitassiale.

Riprogettando la zona di bufferizzazione dello stress sul gradino centrale e selezionando materiali di substrato in grafite con coefficiente di dilatazione termica (CTE) su misura, Vetek (www.veteksemicon.com) ha completamente risolto la sfida industriale della fessurazione radiale originata dal foro passante del gradino centrale nei supporti wafer MOCVD.

Un produttore estero di chip epitassiali per semiconduttori di terza generazione ha dovuto affrontare gravi colli di bottiglia nella produzione a causa di rotture e danni immediati a impianti di deposizione chimica in fase vapore di grandi dimensioniSuscettori in grafite rivestiti in carburo di silicio (CVD SiC).durante la crescita epitassiale MOCVD ad alta temperatura. Il nostro team tecnico ha individuato le cause principali: forte concentrazione di stress sul gradino centrale e disadattamento dell’espansione termica del substrato di grafite. Attraverso la riconfigurazione dei margini strutturali (espansione delle zone cuscinetto di stress, miglioramento del posizionamento dei gradini flottanti) e la selezione ottimale del materiale in grafite, abbiamo eliminato con successo i rischi di fessurazione per il cliente.

Miglioramenti chiave delle prestazioni e delle metriche:

· Tasso di rottura del suscettore: ridotto da >15% a 0%

· Durata media del ciclo di vita: aumentata del 300%+

· Tempi di inattività dell'attrezzatura non pianificati: ridotti del 95%

II. Background del cliente e punti critici tradizionali

1. Contesto del cliente

Il cliente è un produttore leader di chip semiconduttori compositi di livello automobilistico che gestisce più linee di produzione MOCVD/MBE di grandi dimensioni e ad alta temperatura focalizzate sulla produzione di massa di wafer epitassiali per dispositivi RF e ad alta potenza. Le temperature operative della camera di reazione raggiungono 1.000°C–1.400°C tutto l'anno, essendo sottoposta a riscaldamento a induzione ad alta frequenza e cicli termici severi di riscaldamento/raffreddamento rapidi. Essendo il componente principale che sostiene direttamente i wafer epitassiali, di grandi dimensioniSuscettori in grafite rivestiti in SiC CVDdeve mantenere un'estrema stabilità strutturale e uniformità termica in ambienti ad alta temperatura e stress elevato.

2. Approcci tradizionali e punti critici storici dettagliati

Quando si utilizzavano i design tradizionali dei suscettori, i produttori epitassiali soffrivano da tempo di gravi problemi economici e di capacità:

· Sostituzioni frequenti e durata estremamente breve:I progetti convenzionali non sono riusciti a tenere conto delle differenze di dilatazione termica a temperature estremamente elevate. I suscettori si sono incrinati in diverse dozzine di cicli, alcuni dei quali hanno ceduto immediatamente dopo l'installazione (tasso di rottura> 15%).

· Costosi tempi di inattività e spese di pulizia:Una volta che un suscettore si rompeva o si frantumava all'interno della camera, l'intero lotto di wafer epitassiali veniva rottamato, accompagnato da una grave contaminazione da particelle. Ogni incidente ha richiesto 12-24 ore di raffreddamento, smontaggio, pulizia, nuova evacuazione e test di pressione/temperatura della camera. Le perdite dirette dovute a tempi di inattività non pianificati e materiali di consumo hanno raggiunto decine di migliaia di dollari per evento.

· Costo di produzione elevato del singolo wafer:Trattandosi di materiali di consumo di alto valore, le frequenti sostituzioni causavano un'eccessiva allocazione dei costi dei suscettori per wafer. Allo stesso tempo, i tempi di inattività hanno ridotto l’efficacia complessiva delle apparecchiature (OEE) lungo tutta la linea di produzione, aumentando significativamente i costi generali fissi.

III. Sfide tecniche e analisi dei meccanismi di guasto

Morfologia del cedimento fisico:L'analisi della frattura indica che l'inizio della cricca ha origine proprio nel gradino interno del foro passante centrale, estendendosi radialmente verso l'esterno attraverso entrambi i lati del corpo del suscettore.

Indagine sulla causa principale (meccanismo di stress):

· Mancata corrispondenza della dilatazione termica del materiale:In condizioni di lavoro ad alta temperatura (1000°C e oltre), esiste una significativa discrepanza del coefficiente di espansione termica (CTE) tra il substrato di grafite e il rivestimento protettivo SiC. Poiché il coefficiente di dilatazione termica della grafite è superiore a quello delRivestimento SiC, il substrato di grafite subisce una maggiore deformazione di espansione termica durante il riscaldamento rispetto allo strato superficiale di SiC. Ciò genera un notevole stress termico interfacciale, che alla fine induce fessurazioni e guasti del corpo del substrato di grafite.

· Difetto strutturale nell'area di distensione:Il progetto originale mancava di una zona cuscinetto di transizione necessaria sul gradino centrale, formando un classico punto di concentrazione delle sollecitazioni meccaniche. Una volta che la tensione di espansione superava la soglia di resistenza alla trazione del substrato di grafite, si formavano istantaneamente microfessure in corrispondenza dell'angolo acuto del gradino e si strappavano verso l'esterno.

IV. Soluzioni: come abbiamo risolto il problema

Per affrontare il problema delle cricche a gradini centrali, il team di ricerca e sviluppo e di ingegneria di Vetek ha formulato un piano di chiarimento tecnico completo basato sul coefficiente di dilatazione termica (CTE) ad alta temperatura ottimizzazione:

V. Risultati e benefici quantificabili

I suscettori riprogettati sono stati sottoposti a rigorosi cicli termici e verifica del volume sulla linea di produzione del cliente, ottenendo notevoli miglioramenti delle prestazioni:

· Eliminazione completa delle fessurazioni da stress termico:I suscettori ottimizzati hanno funzionato ininterrottamente per oltre 500 cicli termici, riducendo il tasso di rotture e danni direttamente da >15% a 0%.

· Riduzione massiccia delle perdite dovute ai tempi di inattività:I tempi di inattività non pianificati causati dalla rottura del trasportatore sono diminuiti del 95%, aumentando notevolmente l'OEE complessivo della linea.

· Vita utile moltiplicata e riduzione dei costi:La durata media dei suscettori è aumentata di oltre il 300%, con una conseguente riduzione sostanziale del costo dei suscettori allocati per wafer epitassiale.

VI. Garanzia di produzione e controllo qualità Vetek

· Selezione di materie prime ad elevata purezza:Il substrato di grafite isostatica premium ad alta densità (purezza 7N, contenuto di ceneri <5 ppm) è selezionato per garantire un abbinamento CTE impeccabile con il rivestimento SiC CVD.

· Lavorazioni meccaniche di precisione:Viene utilizzato il taglio di precisione CNC a 5 assi (tolleranze mantenute entro ± 0,005 mm), creando precise zone cuscinetto di scarico dello stress in punti critici come il gradino centrale.

· Deposizione CVD SiC:I processi CVD ad alta temperatura depositano uno strato denso di β-SiC da 80–100 μm, fornendo uniformità termica e protezione dalla corrosione superiori.

· Ispezione completa CMM al 100%:Le macchine di misura a coordinate (CMM) ad alta precisione scansionano e misurano automaticamente gruppi di tasche, dimensioni dei gradini centrali e planarità complessiva.

· Imballaggio e consegna in camera bianca:Pulito in camere bianche di Classe 100 e confezionato doppio in imballaggi di azoto sottovuoto, consegnato con custodie antiurto in EVA personalizzate.

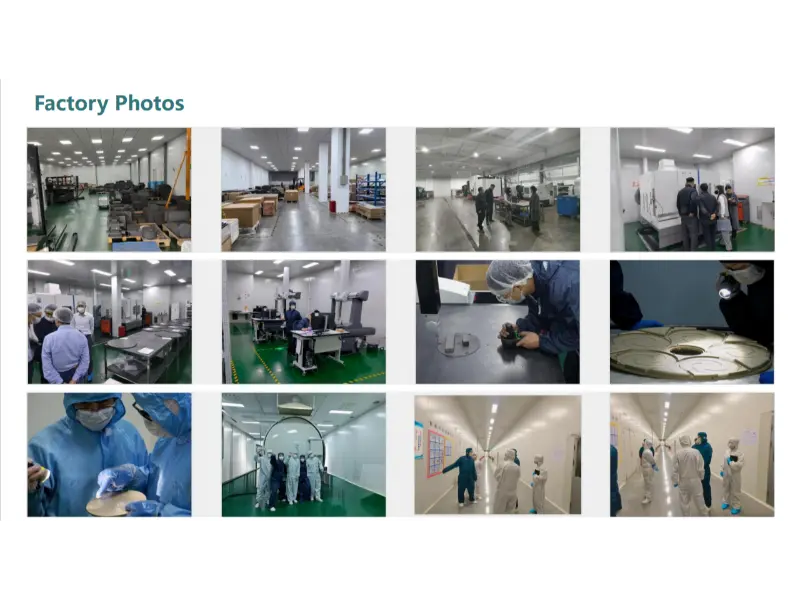

Figura 3: Strutture di lavorazione avanzata di precisione, camere bianche e controllo qualità di Vetek Semiconductor

VII. Domande frequenti (FAQ)

Q1: Qual è la causa principale diSuscettore in grafite rivestito in SiC MOCVDcrepe a partire dal gradino centrale?

R: La causa principale è la mancanza di una zona cuscinetto antistress sul gradino centrale, che rende necessaria una riprogettazione strutturale per distribuire lo stress termico.

D2: Il rivestimento CVD SiC da solo può prevenire le fessurazioni nel gradino centrale?

R: No. I rivestimenti SiC forniscono principalmente resistenza alla corrosione, prevenzione delle impurità e conduzione termica. Se la progettazione strutturale è difettosa, il rivestimento stesso non può sopportare le sollecitazioni interne di compressione e trazione del substrato. Solo la combinazione di una "struttura ammortizzante progettata in modo razionale + rivestimento CVD SiC di alta qualità" può risolvere completamente i problemi di fessurazione.

VIII. Riepilogo e invito all'azione (CTA)

Sebbene i suscettori dei wafer epitassiali siano materiali di consumo ausiliari, la loro progettazione strutturale e la qualità di produzione esercitano un impatto fondamentale sull’efficienza della produzione degli stabilimenti e sui costi complessivi. I progetti tradizionali spesso trascurano la corrispondenza del CTE del materiale e le zone di scarico della concentrazione di stress, causando frequenti guasti dei suscettori, costosi tempi di inattività e rischi di scarto dei wafer.

Attraverso l'ottimizzazione strutturale e la raffinata ingegneria dello stress termico di Vetek, non solo abbiamo aiutato il cliente a eliminare completamente il problemasuscettore di grafitecracking (riducendo il tasso di cracking allo 0%), ma ha anche prolungato la durata di servizio del trasportatore di oltre il 300%. Questo miglioramento ha ridotto in modo significativo la frequenza di sostituzione, abbassato i costi di allocazione dei materiali di consumo per wafer e garantito la qualità, la stabilità e la continuità della crescita epitassiale dei wafer, offrendo un notevole valore economico e di capacità.

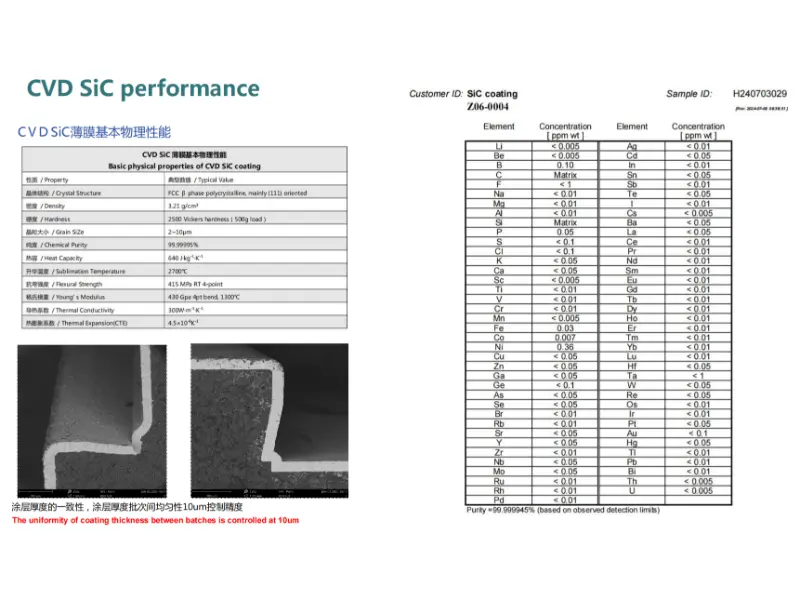

Figura 4: Proprietà fisiche principali, uniformità dello spessore al SEM e analisi di purezza ultraelevata del rivestimento SiC CVD
