Rivestimento in carburo di silicio

VeTek Semiconductor è specializzata nella produzione di prodotti di rivestimento in carburo di silicio ultra puri, questi rivestimenti sono progettati per essere applicati a grafite purificata, ceramica e componenti metallici refrattari.


I nostri rivestimenti ad elevata purezza sono destinati principalmente all'uso nei settori dei semiconduttori e dell'elettronica. Fungono da strato protettivo per supporti wafer, suscettori ed elementi riscaldanti, proteggendoli dagli ambienti corrosivi e reattivi incontrati in processi come MOCVD ed EPI. Questi processi sono parte integrante della lavorazione dei wafer e della produzione dei dispositivi. Inoltre, i nostri rivestimenti sono particolarmente adatti per applicazioni in forni a vuoto e riscaldamento di campioni, dove si incontrano ambienti ad alto vuoto, reattivi e con ossigeno.


Noi di VeTek Semiconductor offriamo una soluzione completa con le nostre capacità avanzate di officina meccanica. Ciò ci consente di produrre i componenti di base utilizzando grafite, ceramica o metalli refrattari e di applicare internamente i rivestimenti ceramici SiC o TaC. Forniamo anche servizi di rivestimento per le parti fornite dai clienti, garantendo flessibilità per soddisfare le diverse esigenze.


I nostri prodotti di rivestimento in carburo di silicio sono ampiamente utilizzati nell'epitassia Si, epitassia SiC, sistema MOCVD, processo RTP/RTA, processo di incisione, processo di incisione ICP/PSS, processo di vari tipi di LED, inclusi LED blu e verde, LED UV e UV profondo LED ecc., adattato alle apparecchiature LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI e così via.


Parti del reattore che possiamo realizzare:


Aixtron G5 MOCVD Susceptors


Il rivestimento in carburo di silicio offre diversi vantaggi esclusivi:

Silicon Carbide Coating several unique advantages



Parametro del rivestimento in carburo di silicio di VeTek Semiconductor

Proprietà fisiche di base del rivestimento SiC CVD
Proprietà Valore tipico
Struttura cristallina FCC fase β policristallina, prevalentemente orientata (111).
Densità del rivestimento SiC 3,21 g/cm³
Rivestimento SiCDurezza Durezza 2500 Vickers (carico 500 g)
Granulometria 2~10μm
Purezza chimica 99,99995%
Capacità termica 640 J·kg-1·K-1
Temperatura di sublimazione 2700 ℃
Resistenza alla flessione 415 MPa RT a 4 punti
Modulo di Young Curvatura 4 punti 430 Gpa, 1300 ℃
Conducibilità termica 300W·m-1·K-1
Dilatazione termica (CTE) 4,5×10-6K-1

STRUTTURA CRISTALLINA DEL FILM CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



View as

Supporto MOCVD

Supporto MOCVD

MOCVD Susceptor è caratterizzato da disco planetario e professionale per le sue prestazioni stabili nell'epitassia. Vetek Semiconductor ha una ricca esperienza nella lavorazione e nel rivestimento SIC CVD di questo prodotto, benvenuto a comunicare con noi su casi reali.
Anello preriscaldante

Anello preriscaldante

L'anello di preriscaldamento viene utilizzato nel processo di epitassia dei semiconduttori per preriscaldare i wafer e rendere la temperatura dei wafer più stabile e uniforme, il che è di grande importanza per la crescita di alta qualità degli strati di epitassia. Vetek Semiconductor controlla rigorosamente la purezza di questo prodotto per prevenire la volatilizzazione delle impurità alle alte temperature. Benvenuti per un'ulteriore discussione con noi.
Perno di sollevamento wafer

Perno di sollevamento wafer

VeTek Semiconductor è un produttore e innovatore leader di perni di sollevamento wafer EPI in Cina. Siamo specializzati da molti anni nel rivestimento SiC sulla superficie della grafite. Offriamo un perno di sollevamento wafer EPI per il processo Epi. Con l'alta qualità e il prezzo competitivo, vi diamo il benvenuto a visitare la nostra fabbrica in Cina.
Susoce del barilotto rivestito di SIC

Susoce del barilotto rivestito di SIC

L'epitassia è una tecnica utilizzata nella produzione di dispositivi semiconduttori per far crescere nuovi cristalli su un chip esistente per creare un nuovo strato semiconduttore. VeTek Semiconductor offre una serie completa di soluzioni di componenti per camere di reazione epitassiale in silicio LPE, offrendo lunga durata, qualità stabile ed epitassiale migliorato resa dello strato. Il nostro prodotto, come il Susceptor a barilotto rivestito in SiC, ha ricevuto feedback sulla posizione da parte dei clienti. Forniamo anche supporto tecnico per Si Epi, SiC Epi, MOCVD, epitassia UV-LED e altro ancora. Sentiti libero di chiedere informazioni sui prezzi.

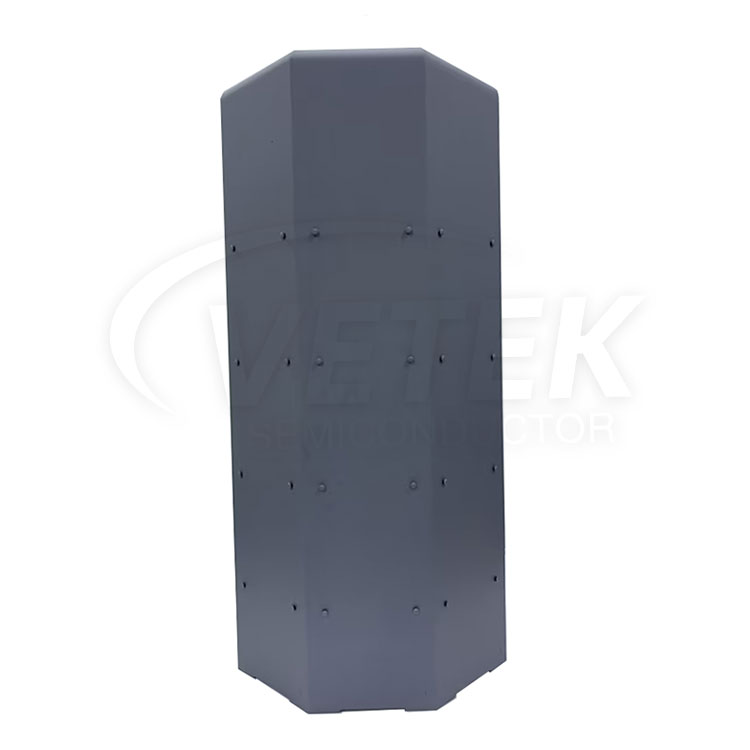

Se il ricevitore EPI

Se il ricevitore EPI

Cina Top Factory-VETEK Semiconductor combina le capacità di lavorazione di precisione e semiconduttore SIC e TAC. Il suscettore EPI di tipo SI a barilotto fornisce capacità di controllo della temperatura e dell'atmosfera, migliorando l'efficienza della produzione nei processi di crescita epitassiale a semiconduttore.
Così lezioni Epi rivestite

Così lezioni Epi rivestite

Poiché il miglior produttore domestico di rivestimenti in carburo di silicio e carburo di TantaLum, il semiconduttore Vetek è in grado di fornire una lavorazione di precisione e un rivestimento uniforme del suscettore EPI rivestito SIC, controllando efficacemente la purezza del rivestimento e del prodotto al di sotto delle 5ppm. La vita del prodotto è paragonabile a quella di SGL. Benvenuti a chiederci.
Come produttore e fornitore professionista Rivestimento in carburo di silicio in Cina, abbiamo la nostra fabbrica. Sia che tu abbia bisogno di servizi personalizzati per soddisfare le esigenze specifiche della propria regione o desideri acquistare avanzati e durevoli Rivestimento in carburo di silicio realizzati in Cina, puoi lasciarci un messaggio.
