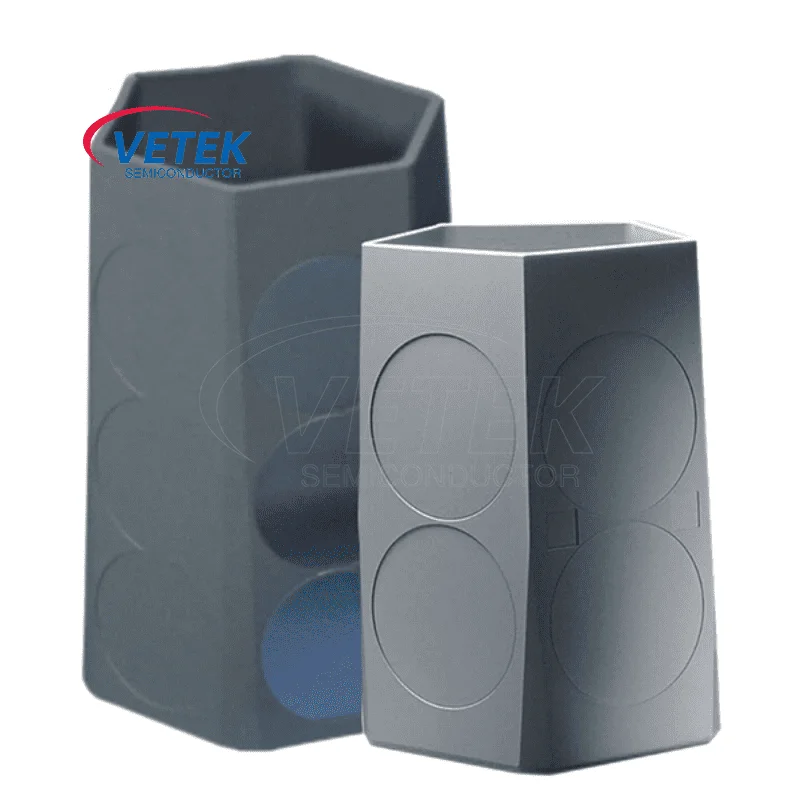

Suscettore a botte rivestito di CVD SIC

Il suscettore a barilotto rivestito con semiconduttore Vetek CVD SIC è adattato ai processi epitassiali nella produzione di semiconduttori ed è una scelta ideale per migliorare la qualità e la resa del prodotto. Questa base di suscettore di grafite di rivestimento SIC adotta una struttura di grafite solida ed è precisamente rivestita con uno strato SIC mediante processo CVD, il che lo rende un'eccellente conduttività termica, resistenza alla corrosione e resistenza ad alta temperatura e può efficacemente far fronte all'ambiente duro durante la crescita epitassiale.

Materiale e struttura del prodotto

Il suscettore della canna SIC CVD è un componente di supporto a forma di chiatta formata dal rivestimento in carburo di silicio (SIC) sulla superficie di una matrice di grafite, che viene utilizzata principalmente per trasportare substrati (come SI, SIC, Wafer Gan) nelle apparecchiature CVD/MOCVD e forniscono un campo termico uniforme ad alte temperature.

La struttura a canna viene spesso utilizzata per l'elaborazione simultanea di più wafer per migliorare l'efficienza della crescita dello strato epitassiale ottimizzando la distribuzione del flusso d'aria e l'uniformità del campo termico. Il design dovrebbe tenere conto del controllo del percorso del flusso di gas e del gradiente di temperatura.

Funzioni core e parametri tecnici

Stabilità termica: è necessario mantenere la stabilità strutturale in un ambiente ad alta temperatura di 1200 ° C per evitare deformazioni o crack di stress termico.

Inerzia chimica: il rivestimento SIC deve resistere all'erosione di gas corrosivi (come H₂, HCl) e residui organici metallici.

Uniformità termica: la deviazione di distribuzione della temperatura deve essere controllata entro ± 1% per garantire lo spessore dello strato epitassiale e l'uniformità del doping.

Requisiti tecnici di rivestimento

Densità: coprire completamente la matrice di grafite per prevenire la penetrazione del gas che porta alla corrosione della matrice.

Distensione del legame: è necessario superare il test del ciclo ad alta temperatura per evitare il peeling del rivestimento.

Materiali e processi di produzione

Selezione del materiale di rivestimento

3C-SIC (β-SIC): poiché il suo coefficiente di espansione termica è vicino alla grafite (4,5 × 10⁻⁶/℃), è diventato il materiale di rivestimento tradizionale, con alta conducibilità termica e resistenza agli shock termici.

Alternativa: il rivestimento TAC può ridurre la contaminazione dei sedimenti, ma il processo è complesso e costoso.

Metodo di preparazione del rivestimento

Deposizione di vapore chimico (CVD): una tecnica mainstream che deposita SIC sulle superfici della grafite mediante reazione del gas. Il rivestimento è denso e si lega fortemente, ma richiede molto tempo e richiede il trattamento dei gas tossici (come SIH₄).

Metodo di incorporamento: il processo è semplice ma l'uniformità del rivestimento è scarsa e è necessario un trattamento successivo per migliorare la densità.

Stato del mercato e progressi di localizzazione

Monopolio internazionale

Dutch Xycard, SGL tedesco, Toyo Carbon giapponese e altre società occupano oltre il 90% della quota globale, guidando il mercato di fascia alta.

BUSHTROGGIO TECNOLOGICA DOMESTICA

Semixlab è stato in linea con gli standard internazionali nella tecnologia del rivestimento e ha sviluppato nuove tecnologie per impedire efficacemente il rivestimento di cadere.

Sul materiale della grafite, abbiamo una profonda cooperazione con SGL, Toyo e così via.

Caso di applicazione tipico

Crescita epitassiale GAN

Trasportare il substrato di zaffiro in attrezzature MOCVD per la deposizione di film GAN di dispositivi LED e RF (come HeMTS) per resistere alle atmosfere NH₃ e TMGA 12.

Dispositivo di alimentazione SIC

Supporto substrato SIC conduttivo, strato SIC di crescita epitassiale per produrre dispositivi ad alta tensione come MOSFET e SBD, richiede una durata di base di oltre 500 cicli 17.

Dati SEM della struttura cristallina del film di rivestimento SIC CVD:

Proprietà fisiche di base del rivestimento SIC CVD:

Semiconduttore Negozi di suscettori a botte rivestiti CVD SIC:
