​All'interno della produzione di anelli di messa a fuoco CVD SiC solidi: dalla grafite alle parti di alta precisione

Nel mondo ad alto rischio della produzione di semiconduttori, dove coesistono precisione e ambienti estremi, gli anelli di messa a fuoco in carburo di silicio (SiC) sono indispensabili. Conosciuti per la loro eccezionale resistenza termica, stabilità chimica e resistenza meccanica, questi componenti sono fondamentali per i processi avanzati di incisione al plasma.

Il segreto delle loro elevate prestazioni risiede nella tecnologia Solid CVD (Chemical Vapor Deposition). Oggi vi portiamo dietro le quinte per esplorare il rigoroso percorso di produzione: da un substrato di grafite grezza a un "eroe invisibile" di alta precisione della favola.

I. Le sei fasi principali della produzione

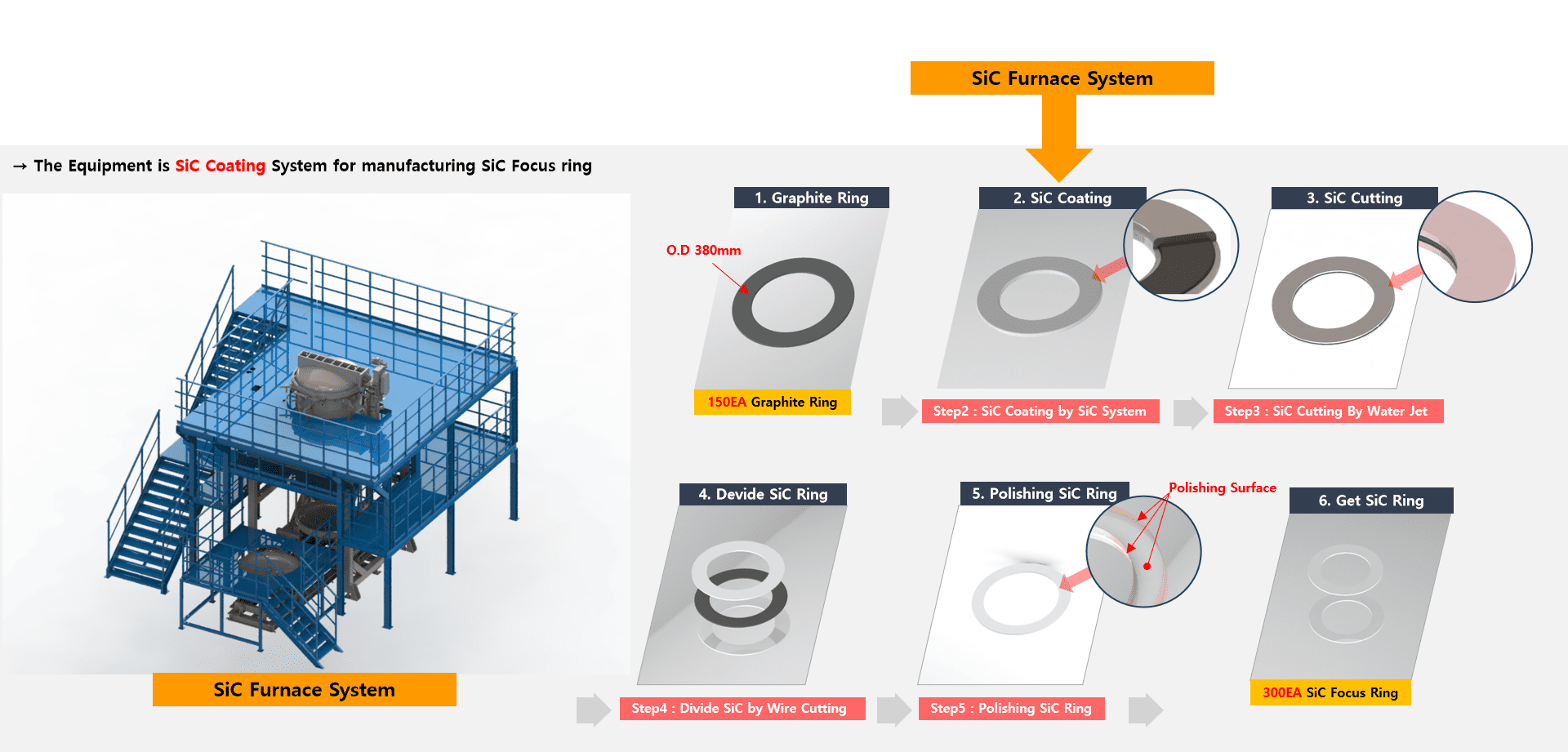

La produzione di anelli di messa a fuoco Solid CVD SiC è un processo in sei fasi altamente sincronizzato:

• Pretrattamento del substrato di grafite
• Deposizione del rivestimento SiC (il processo principale)
• Taglio e sagomatura a getto d'acqua
• Separazione tramite taglio del filo
• Lucidatura di precisione
• Ispezione e accettazione della qualità finale

Attraverso un sistema maturo di gestione del processo, ogni lotto di 150 substrati di grafite può produrre circa 300 anelli di focalizzazione SiC finiti, dimostrando un'elevata efficienza di conversione.

II. Approfondimento tecnico: dalla materia prima al pezzo finito

1. Preparazione del materiale: selezione della grafite ad elevata purezza

Il viaggio inizia con la selezione di anelli in grafite premium. La purezza, la densità, la porosità e l'accuratezza dimensionale della grafite influiscono direttamente sull'adesione e sull'uniformità del successivo rivestimento SiC. Prima della lavorazione, ogni substrato viene sottoposto a test di purezza e verifica dimensionale per garantire che zero impurità interferiscano con la deposizione.

2. Deposizione del rivestimento: il cuore della CVD solida

Il processo CVD è la fase più critica, condotta in sistemi di forni SiC specializzati. Si divide in due fasi impegnative:

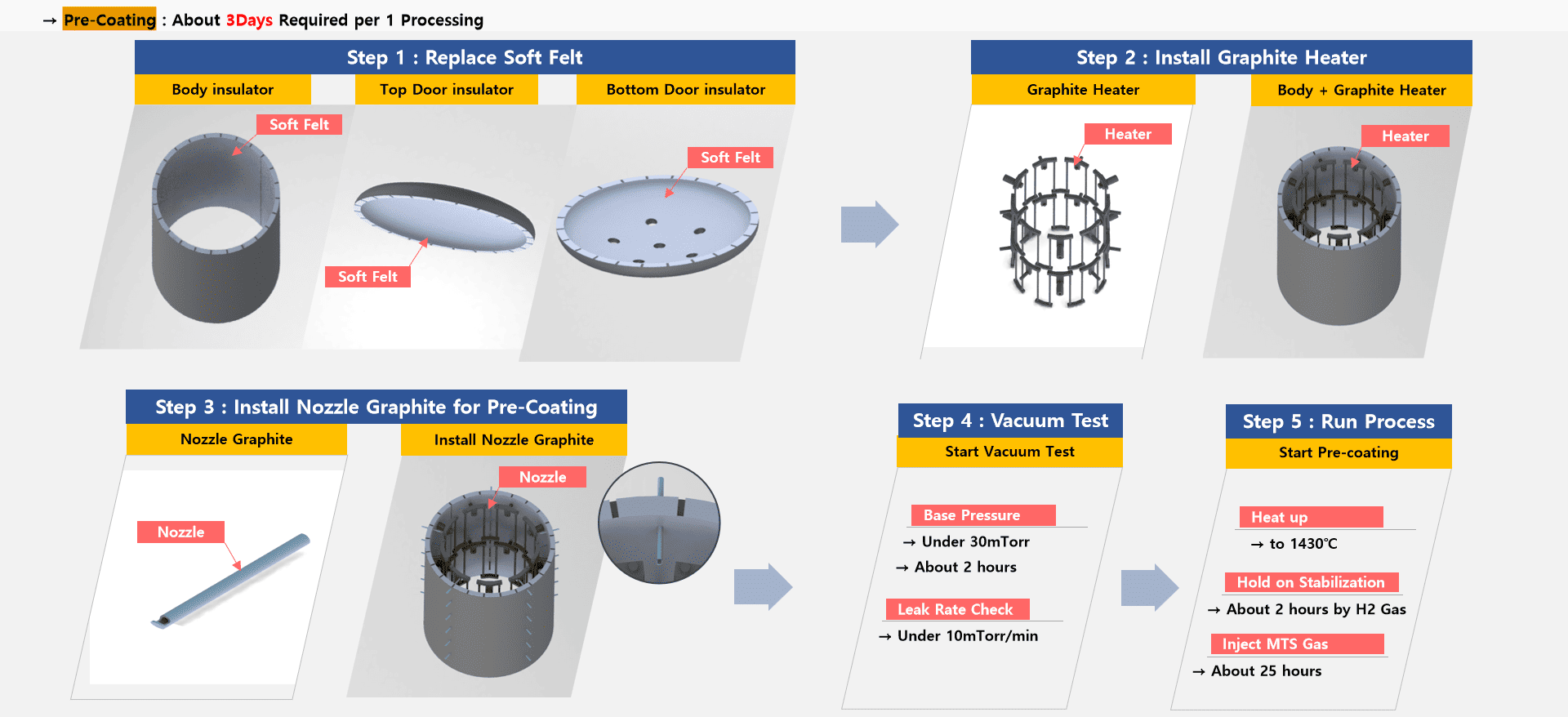

(1) Processo di prerivestimento (~3 giorni/lotto):

• Configurazione: sostituire l'isolamento in feltro morbido (pareti superiore, inferiore e laterali) per garantire la consistenza termica; installare riscaldatori in grafite e ugelli di prerivestimento specializzati.
• Test del vuoto e delle perdite: la camera deve raggiungere una pressione di base inferiore a 30 mTorr con un tasso di perdita inferiore a 10 mTorr/min per evitare microperdite.
• Deposizione iniziale: il forno viene riscaldato a 1430°C. Dopo 2 ore di stabilizzazione dell'atmosfera H₂, il gas MTS viene iniettato per 25 ore per formare uno strato di transizione che garantisce un'adesione superiore al rivestimento principale.

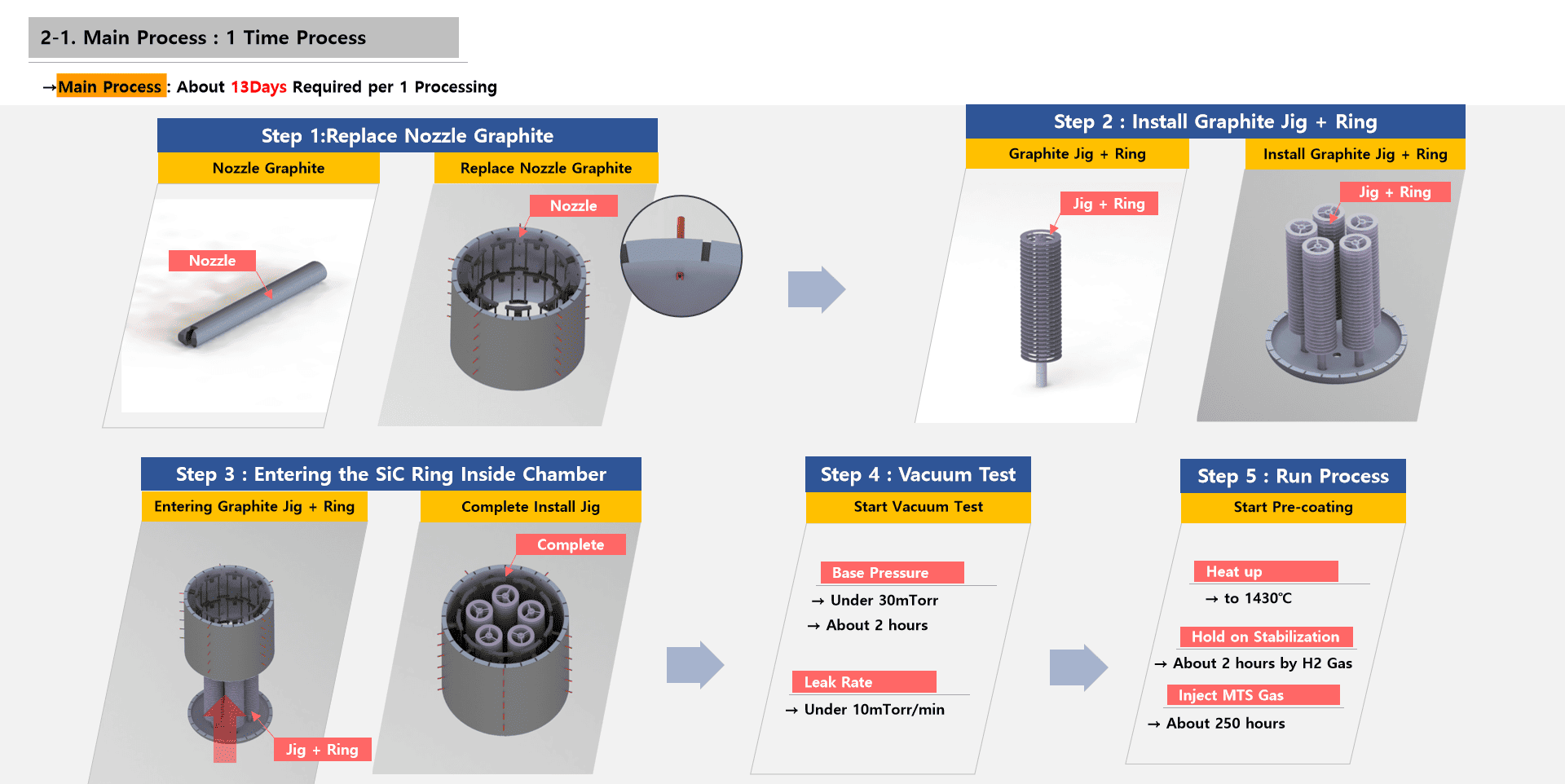

(2) Processo di rivestimento principale (~13 giorni/lotto):

• Configurazione: regolare nuovamente gli ugelli e installare le maschere di grafite con gli anelli target.
• Ispezione del vuoto secondario: viene eseguito un rigoroso test del vuoto secondario per garantire che l'ambiente di deposizione rimanga perfettamente pulito e stabile.
• Crescita sostenuta: mantenendo la temperatura di 1430°C, il gas MTS viene iniettato per circa 250 ore. In queste condizioni di alta temperatura, MTS si decompone in atomi di Si e C, che si depositano lentamente e uniformemente sulla superficie della grafite. Ciò crea un rivestimento SiC denso e non poroso, il segno distintivo della qualità Solid CVD.

3. Modellazione e separazione di precisione

• Taglio a getto d'acqua: getti d'acqua ad alta pressione eseguono la sagomatura iniziale, rimuovendo il materiale in eccesso per definire il profilo grezzo dell'anello.
• Taglio a filo: il taglio a filo di precisione separa il materiale sfuso in singoli anelli con precisione a livello di micron, garantendo che soddisfino rigorose tolleranze di installazione.

4. Finitura superficiale: lucidatura di precisione

Dopo il taglio, la superficie del SiC viene sottoposta a lucidatura per eliminare difetti microscopici e trame di lavorazione. Ciò riduce la rugosità superficiale, che è vitale per ridurre al minimo l'interferenza delle particelle durante il processo al plasma e garantire rese costanti dei wafer.

5. Ispezione finale: convalida basata su standard

Ogni componente deve superare controlli rigorosi:

• Precisione dimensionale (ad esempio, tolleranza del diametro esterno di ±0,01 mm)
• Spessore e uniformità del rivestimento
• Rugosità superficiale
• Purezza chimica e scansione dei difetti

III. L'ecosistema: integrazione delle apparecchiature e sistemi gas

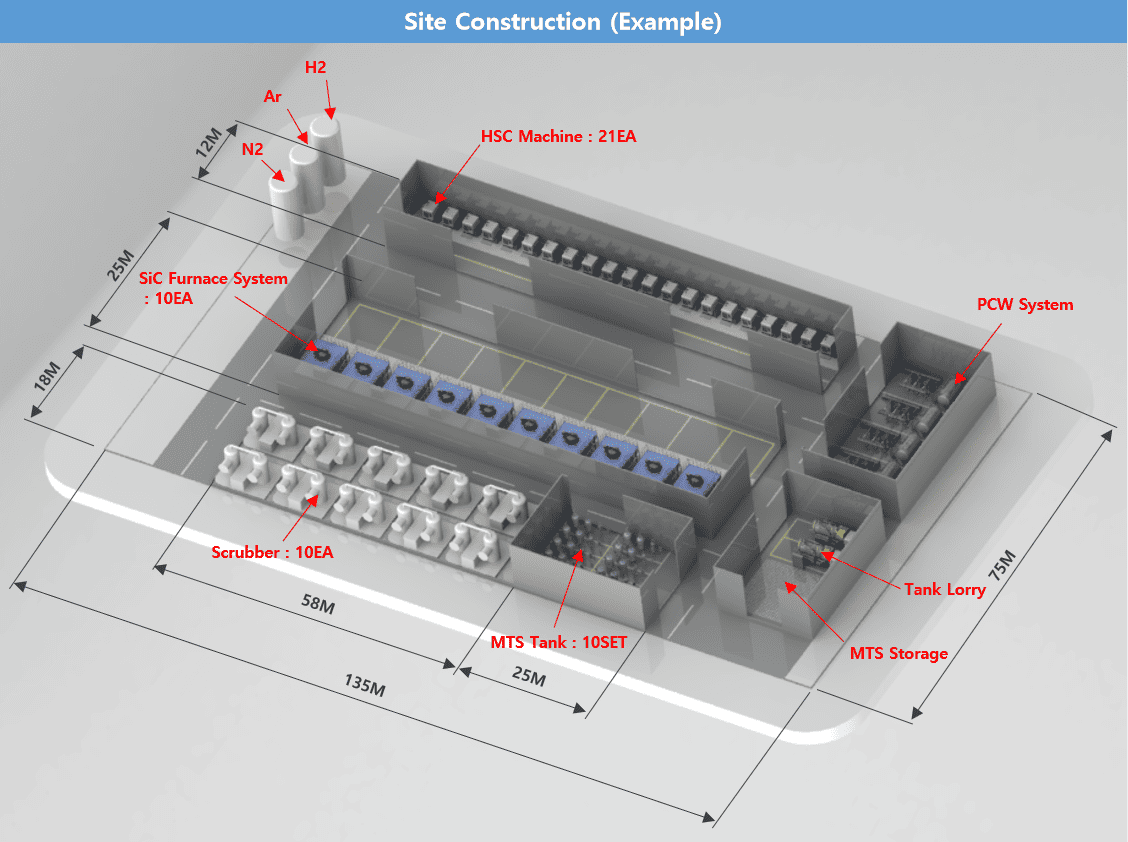

1. Configurazione dell'attrezzatura chiave

Una linea di produzione di livello mondiale si basa su infrastrutture sofisticate:

• Sistemi di forni SiC (10 unità): unità enormi (7,9 m x 6,6 m x 9,7 m) che consentono operazioni sincronizzate con più stazioni.
• Erogazione del gas: 10 set di serbatoi MTS e piattaforme di erogazione garantiscono stabilità del flusso di elevata purezza.
• Sistemi di supporto: inclusi 10 scrubber per la sicurezza ambientale, sistemi di raffreddamento PCW e 21 unità HSC (lavorazione ad alta velocità).

2. Funzioni del sistema del gas principale

• MTS (Max 1000 L/min): la fonte di deposizione primaria che fornisce atomi di Si e C.
• Idrogeno (H₂, massimo 1000 l/min): stabilizza l'atmosfera del forno e favorisce la reazione
• Argon (Ar, max 300 l/min): utilizzato per la pulizia e lo spurgo post-processo.
• Azoto (N₂, massimo 100 l/min): utilizzato per la regolazione della resistenza e lo spurgo del sistema.

Conclusione

Un anello di messa a fuoco Solid CVD SiC può sembrare un "materiale di consumo", ma in realtà è un capolavoro di scienza dei materiali, tecnologia del vuoto e controllo del gas. Dalle origini della grafite al componente finito, ogni passaggio testimonia i rigorosi standard richiesti per supportare i nodi di semiconduttori avanzati.

Poiché i nodi di processo continuano a ridursi, la domanda di componenti SiC ad alte prestazioni non potrà che crescere. Un approccio produttivo maturo e sistematico è ciò che garantisce stabilità nella camera di attacco e affidabilità per la prossima generazione di chip.
