Ugello in ceramica a semiconduttore

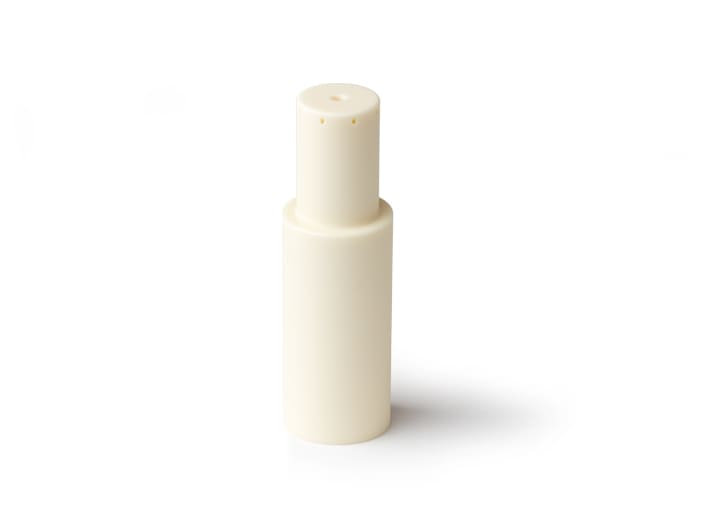

L'ugello in ceramica a semiconduttore svolge un ruolo importante nelProcesso HDP-CVD, usato per controllare con precisione il flusso di gas e garantiredeposizione di film di alta qualità. Lo spruzzo con ugello in ceramica è progettato con precisione per garantire portate di gas costanti e controllabili, riducendo al minimo le possibili turbolenze quando il gas entra nella camera di reazione.

Specifiche tecniche:

1. Composizione del materiale:

L'ugello di sabbia in ceramica a semiconduttore Vetek è in genere realizzato in ceramica a semiconduttore come l'ossido di alluminio (AL2O3),silicio carburo (sic)o ossido di zirconio (Zro2), questi materiali hanno proprietà eccellenti:

    • elevata stabilità termica (può resistere a temperature superiori a 1000 ℃)

    • resistenza alla corrosione da parte dei gas reattivi utilizzatiProcessi CVD(come Silano, ammoniaca)

    • resistenza all'esposizione continua al plasma.

2. Design strutturale:

    • Dimensione dell'orifizio: l'orifizio dell'ugello ceramico a semiconduttore è scientificamente progettato per consentire un controllo preciso del flusso di gas, che a sua volta influenza l'uniformità e lo spessore del film.

    • Angoli e geometrie: progettati con precisione per garantire una distribuzione uniforme del gas sul substrato, riducendo al minimo i difetti nello strato depositato.

Nell'industria dei semiconduttori, gli ugelli di sabbiatura ceramici per semiconduttori svolgono un ruolo chiave principalmente nel processo HDP-CVD. Vengono utilizzati anche per depositare film sottili per la produzione di microelettronica, garantendo rivestimenti superficiali di alta qualità, uniformi e privi di contaminanti.
